重型材料架氣動碟剎裝置

 普通重型材料架，在將托料瓦板上承載的卷料開卷送入后續整平機、送料機時，需配合整平機、送料機的動作行程，由感應桿控制間歇式的送料，料卷屬于逐漸解繞的狀態。而為了在料架停動時，保持托料瓦板的不動狀態，則利用皮帶拉動減速機（減速機減速比較大），對托料瓦板制動，避免釋放過多的卷料而產生彎曲，損傷材料表面。但是在實際使用重型材料架過程中，一旦料卷過重，料卷運轉后就會產生大的慣性，馬達停止后，皮帶拉動減速機，易造成減速機的損傷，甚至直接將減速機一角拉斷，大的縮短了重型材料架的使用壽命，同時給沖壓生產帶來了安全隱患。
　　為了確保客戶用的放心，晉志德機械所生產的重型材料架當其所需承載的料卷較重（3T以上）時，均會加裝氣動碟剎裝置來對托料瓦板進行制動。
　　　　　　　

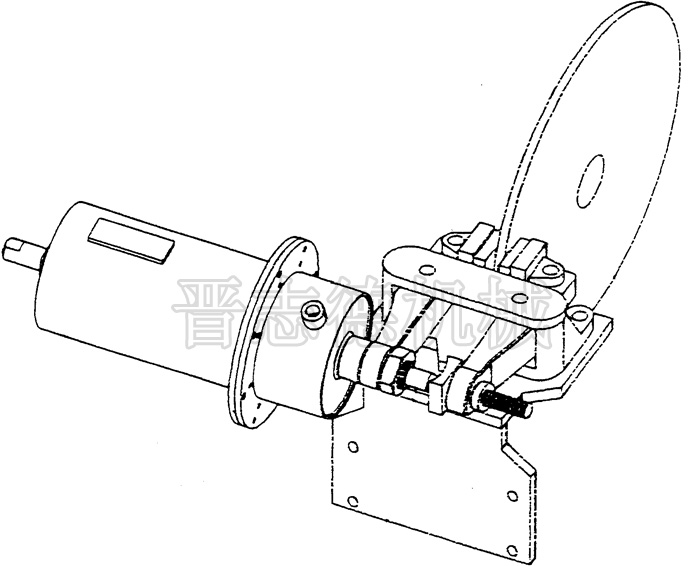

　　上圖為晉志德重型材料架的氣動碟剎裝置的外觀示意圖，其由剎車引動裝置、夾持裝置、夾具這三部分組成，作為核心部件的剎車引動裝置又由缸體、挺桿、回位桿、彈簧、錨定桿構成，其中缸體為中空結構，內有隔膜，挺桿和回位桿分別位于缸體的前端和末端。當將重型材料架剎車引動裝置配合夾持裝置使用時，壓縮空氣由缸體上的氣口進入，此壓縮空氣使隔膜反抗彈簧的力量，迫使回位桿向后退。如此，時時由彈簧作用的挺桿即跟隨隔膜的向后移動一同向后移動，因而挺桿的前端離開了所作用的夾持裝置，在夾持裝置上的夾具，即可釋放夾持力量。
　　反之，當使氣壓泄放，彈簧又再使回位桿向前移，反抗彈簧在挺桿的力量，使挺桿再推動夾持裝置，使夾具發生剎車作用。故，在通常狀態下，由彈簧的力量產生剎車作用可確保剎車的正常穩定作業。
　　調整挺桿的向前移動程度，可經由旋轉螺帽使錨定桿前后移動，調整彈簧的伸長或壓縮，以改變回位桿推動挺桿的移動程度，因而調整了夾持裝置上夾具的夾緊程度，即剎車力量的大小。
　　晉志德重型材料架氣動碟剎系統的特優勢：由專門設計的剎車引動裝置代替傳統氣動碟剎中的氣缸。當重型材料架外部供氣出現故障時，夾持工作仍能正常的完成，不必如傳統的氣動碟剎裝置那樣氣壓必須維持在剎車處于良好狀才能確保材料架的操作安全，使用更加可靠、放心。
